搭载彩色液晶显示器的电池驱动多功能便携式通信数据分析仪 LE-8200
株式会社LINEEYE 将在10 月推出标准配备RS-232C/422/485，使用接口配件对应分析TTL 信号级 别通信的I2C 和SPI，红外线通信IrDA，以及车载网络的CAN、LIN 和FlexRay 等多通信规格的大屏幕 通信协议分析仪LE-8200。
发售背景
当今社会，不仅是通信用机器，许多民生机器和产业机器也需要数据通信功能，这些机器根据用 途和系统使用各种各样的通信规格（通信协议）。对于技术人员来说，通信处理部开发时的效率，通信 障碍发生时能够迅速的查找原因等工作是一个永恒的课题。这种背景下，工程师们一直在寻找一种便 携、能够长时间测试、并具有高清晰画面的通信分析仪。产品概要
新产品LE-8200 在便携式多功能通信协议分析仪LE-7200 高性能和便携的基础上，使用了大型彩
色显示器，并且对配件的扩展基板进行了重新设计，能够更高程度的满足用户要求。
本产品标准配备了RS-232C/422/485 下的调步同期协议以及BSC、HDLC 等各种通信协议开发时必
不可少的监听功能、仿真功能和BERT(比特误码率测试)功能。用户能够使用接口扩展基板的配件，对
印刷线路板上IC 间的通信规格SPI 以及下一代车载网络的高速通信规格FlexRay (※1)等进行测试分析。
测试用通信速度能够在4Mbps 以内使用4 位有效数字任意设置。内置100M 字节缓冲内存，能够安心地
记录高速、大量通信数据。使用配件的16G 字节CF 卡，还能够长期记录通信内容、时间标记、线路信
息等日志，适合分析稀有的不明原因的通信障碍。另外，主机还配备了便于确认接口电路电气特性的
通信线路电压振幅测定功能和最高40MHz 取样的逻辑分析仪功能，使用配件的TTL 扩展基板，还能够
以最高40MHz 取样模拟电压。由于采用了大型彩色液晶，能够使用2 个画面显示分析数据进行比较，
并且对所有的设定项目进行了简单的说明，能够用简单的操作进行高难度的通信分析。本机仅重1.1Kg，
4 小时的电池驱动，附带背包，是便于通信网络维护时移动作业的通信协议分析仪。
※1：还处于开发阶段

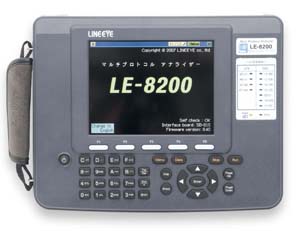

外观
 |
  |
特征
- 采用5.7 英寸大型彩色TFT 液晶，简单眀了得显示通信数据内容和各种设定项目
- 通过使用接口扩展基板能够测试分析TTL、I2C、SPI、IrDA、CAN、LIN、FlexRay 等接口和协议
- 能够使用从50bps 到4Mbps 的任意通信速度进行测试分析
- 内置适合测试分析高速、大量通信数据的100M 字节大容量缓冲内存
- 能够向选配件的16G 字节CF 卡长期连续记录通信日志
- 能够选择日时分、时分秒、分秒10m 秒和经过时间最小单位1μ秒的时间标记
- 附带最高40Mhz 取样的逻辑分析仪功能和通信线路的模拟电压测定功能
- 适合外出工作用的B5 尺寸，1.1Kg 的小型轻便设计，电池驱动
- 符合排除了环境负荷物质的RoHS 指令
主要规格
| 型号 | LE-8200 | |
| 分析接口 | 标准 | RS-232C、RS-422/485(RS-530) |
| 专用数据线 | X.20/21、RS-449、V.35 | |
| 专用扩展基板 | TTL、I2C、SPI、BURST、赤外線通信、CAN、LIN、FlexRay(※1) | |
| 对应协议 | 标准 | 調歩同期、BSC、 SDLC、 HDLC、 X． 25、PPP |
| 扩展时 | I2C、SPI、IrDA(IrLAP)、CAN、工业设备网络、LIN、FlexRay(※1) | |
| 缓冲内存容量 | 100M字节 | |
| 通信速度 | 50bps～4Mbps | |
| 监听功能 | 不对线路造成影响的前提下连续记录通信数据，并在 LCD显示 | |
| 仿真功能 | 手动发送模式、程序仿真模式等 6模式 | |
| 误码率测试功能 | 测试分析 ITU-T G.821标准的误码率等线路品质 | |
| 显示器 | 5.7英寸彩色 TFT液晶 | |
| 接口 | AUX(RS-232C)、USB2.0、CF卡（最大 16GB） | |
| 主机尺寸、重量 | 240×190×48mm、约 1.1Kg | |
(※1) ：正在开发
新老型号产品比较
| 型号 | LE-8200 | LE-7200 |
| 扩展接口 | TTL、I2C、SPI、BURST、 红外线通信、CAN、LIN、FlexRay |
TTL、I2C、BURST、红外线通信、 CAN、LIN |
| 缓冲内存容量 | 100M字节 | 11．6M字节 |
| 扩展速度 (高速 HDLC) | 最快12Mbps | 最快10Mbps |
| 时间标记最小间隔 | 1μ秒 | 10m秒 |
| 触发功能 | 8组条件和动作 | 4组条件和动作 |
| 2画面分割表示 | 支持 | - |
| 误码率测试 | 14种测试模式 | 11种测试模式 |
| 模拟电压信号分析 | 支持 | - |
| 显示器 | 5.7英寸 TFT彩色 LCD | 黑白 LCD |
| 对应存储卡容量 | 最大 16G字节 | 最大 8G字节 |
| 外部接口 | USB2.0、 RS-232C | RS-232C、并行接口 |
| 外形尺寸 （ W×D×H） | 240×190×48mm | 240×180×39mm |
| 主机重量 | 约 1.1Kg | 约 950g |
主要配件产品
| 名称 | 型号 | 注释 | |
| 接口扩展用配件 | TTL、 I 2C、 SPI通信用 | OP-SB85 | |
| 电流环路通信用 | OP-SB85C | ||
| 红外线通信用 | OP-SB85IR | ||
| CAN/LIN通信用 | OP-SB87 | ||
| FlexRay通信用 | OP-SB88 | 正在开发 | |
| 扩展用固件 | 高速 HDLC用 | OP-FW12G | |
| 专用 CF卡 | 16G字节 CF卡 | CF-16GX | 动作保证CF卡 |
| 专用数据线 | X.21监听数据线 | LE-25Y15 | X.21(V.11)测试用 |
| RS-449监听数据线 | LE-25Y37 | RS-449(V.36)测试用 | |
| V.35监听数据线 | LE-25M34 | V.35测试用 | |
| DSUB25针用接线盒 | LE-25TB | RS-422/485测试用 | |
| 专用电脑软件 | PC连接软件 | LE-PC800G |
