轻便型电池驱动多功能协议分析仪LE-2500 / LE-3500发售开始
株式会社LINEEYE 将在11月推出新设计的使用A5尺寸外壳的电池驱动多功能协议分析仪LE-2500和LE-3500。发售背景
在系统的IT化中，各系统下使用的机器以及装置之间，根据用途和系统的不同，使用着多种多样的通信协议进行复杂的信息交换。这种现场系统的通信下，要求有一种操作简单，有效的进行通信测试和故障分析的小型轻便式的通信分析仪。
产品概要

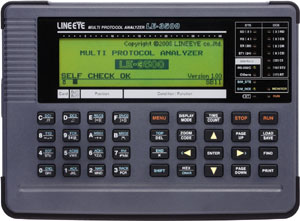

新产品继承了本公司便携式通信分析仪LE-2200/LE-3200的通信测试功能以及操作性，将于2008年11月1日开始发售。LE-2500／LE-3500采用了橡胶设计，提高了坠落时的抗冲击性。在继承了轻便、连续8小时电池驱动等优点的同时，提高了通信速度以及捕获内存容量等基本性能，外观更加小巧，适用于各类现场测试。支持从低速到高速的任意通信速度测试，标准配备RS-232C和RS-422/485（RS-530）的监听、仿真、BERT等功能，能够向CF卡连续记录通信日志，支持主板交换以及PC连接。改良了RS-232C信号的电压测定功能和外部触发输出等功能。不单是通信系统的开发，还适用于各种通信机器的售后服务。外观
 |
  |
特征
- A5尺寸、不到800g的轻便设计、实现了连续8小时电池驱动
- 对应各种协议的监听、仿真、BERT等全功能标准配备
- 使用配件的测试主板、能够支持TTL、I2C、IrDA、ASK、CAN、LIN等协议
- 能够向CF卡中长时间连续记录测试数据
- 最快50nＳ时间间隔的建议逻辑分析功能和RS-232C信号电压测试功能
- 能够在PC上使用测试数据的PC连接软件（配件：LE-PC300G）
- 符合排除了环境负荷物质的RoHS 指令
主要规格
| 型号 | LE-3500 | LE-2500 | |
|---|---|---|---|
| 测试接口 | 标准 | RS-232C、RS-422/485(RS-530) | |
| 扩展 | X．20/21、RS-449、V．35※1、TTL、I2C、BURST、红外线、CAN、LIN | ||
| 支持协议 | 标准 | 调步同期(异步)、BSC、SDLC、HDLC、X．25、PPP | |
| 扩展 | I2C、IrDA(IrLAP)、CAN、DeviceNet、LIN | ||
| 捕获内存容量 | 6．4M字节 | 2．4M字节 | |
| 通信速度 | 50bps～2.048Mbps(可任意设定) 全双工最快：1.544Mbps |
50bps～1.000Mbps(可任意设定) 全双工最快：1.000Mbps |
|
| 监听功能 | 不影响线路的前提下连续记录通信日志，并在LCD表示 | ||
| 统计分析功能 | 通信信息以时间系列图表表示 | - | |
| 触发功能 | 可指定4组触发条件和动作、能够连续触发 外部出发输入1点、外部触发输出2点 |
||
| 仿真功能 | 包括程序仿真的6模式 | 4模式 不包括程序仿真 | |
| 比特误码率测试功能 | ITU-T G.821标准的误码率等线路品质测试 | ||
| 附加功能 | 逻辑分析功能、RS-232C信号电压测试功能 | ||
| 支持CF卡 | 最大容量8G字节 | 最大容量2G字节 | |
| 显示器 | 黑白液晶 带背光 | 黑白液晶 无背光 | |
| 外部接口 | AUX(RS-232C)、USB | ||
| 尺寸 （W×D×H）、重量 | 210×154×38mm、约790g | 210×154×38mm、约760g | |
新老型号产品比较
| 新产品 | 以前产品 | 新产品 | 以前产品 | |
|---|---|---|---|---|
| LE-3500 | LE-3200 | LE-2500 | LE-2200 | |
| RS-232C、RS-422/485 | 支持 | 支持 | 支持 | 支持 |
| TTL、I2C配件 | OP-SB5G | OP-SB5F | OP-SB5G | OP-SB5F |
| IRDA、ASK配件 | OP-SB6G | OP-SB6F | OP-SB6G | OP-SB6F |
| CAN、LIN配件 | OP-SB7GX | OP-SB7FX | OP-SB7GX | OP-SB7FX |
| 高速HDLC固件CD | OP-FW10G | OP-FW10 | － | － |
| 捕获内存 | 6．4MB | 3．6MB | 2．4MB | 1．2MB |
| 全双工最快速度 | 1.544Mbps | 1.000Mbps | 1.000Mbps | 500Kbps |
| 半双工最快速度 | 2.048Mbps | 1.544Mbps | 1.000Mbps | 1.000Mbps |
| 统计分析功能 | 支持 | 支持 | － | － |
| 仿真功能 | 6模式 | 6模式 | 4模式 | 4模式 |
| RS-232C电压测定 | 支持 | － | 支持 | － |
| 触发输出 | 2 | 1 | 2 | 1 |
| 支持CF卡 | 最大容量8GB | 最大容量1GB | 最大容量2GB | 最大容量1GB |
| LCD显示 | 带背光 | 带背光 | 无背光 | 无背光 |
| 外部接口 | RS-232C、USB | RS-232C、并口 | RS-232C、USB | RS-232C、并口 |
| 尺寸 （W×D×H） | 210×154×38mm | 240×180×39mm | 210×154×38mm | 240×180×39mm |
| 重量 | 约790g | 约950g | 约760g | 约940g |
主要配件产品
| 名称 | 型号 | 注释 | |
|---|---|---|---|
| 接口扩展配件 | TTL、I2C扩展用配件 | OP-SB5G | 3/5V系TTL通信用 |
| 红外线通信扩展用配件 | OP-SB6G | 有对IrDA中FIR的速度限制 | |
| CAN、LIN通信扩展用配件 | OP-SB7GX | 支持2信道同时测试 | |
| 扩展用固件 | 高速HDLC、CC-Link用 | OP-FW10G | |
| 扩展主板 | 电流环用 | SB-25L | 与OP-1C一起使用 |
| 专用CF卡 | 2G字节CF卡 | CF-2GX | 保证能够工作的CF卡 |
| 8G字节CF卡 | CF-8GX | 保证能够工作的CF卡 | |
| 专用PC软件 | PC连接软件 | LE-PC300G | 支持OS：Windows2000/XP/Vista |
