2010年7月7日
支持局域网LAN（PoE规格）的通信测试主板「 OP-SB89 」发售
我公司开发了支持PoE（Power Over Ethernet）规格的多协议分析仪LE-8200用的LAN测试主板「 OP-SB89 」，并于2010年8月中旬开始发售。[发售背景]
POE (Power Over Ethernet)，指的是在现有的以太网Cat.5布线基础架构不作做何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。一般的LAN分析仪和LAN分路器，多没有内置能够承受PoE电力供给的PoE用绝缘变压器，所以不能测试PoE机器间的LAN数据。并且，从环境保护观点看来，需要一款能够简单得测试PoE机器的消费电力的测试仪器。
[商品概要]

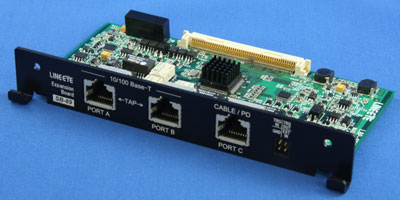

OP-SB89为插在通信分析仪LE-8200的接口扩展槽使用的局域网LAN测试用扩展主板。监听功能能够捕获并向存储卡记录10BASE-T/100BASE-TX数据帧100M字节，并向分析仪的LCD表示。能够通过过滤，指定特定的数据帧观测，保存至存储卡的测试数据能够在PC上用专用软件转换为pcap格式文件在Wireshark等免费LAN分析软件使用。PoE测试功能能够连续记录从供电机器（PSE）向受电机器（PD）的电压、电流、消耗电力等最多400万数据并合理判定。PoE测试数据能够以CSV文件格式向存储卡保存，能够在表计算软件使用。通信量和误码数据包数等时间系列的变化能够使用统计同能确认，使用PING功能能够进行连接确认测试，还拥有测试数据线长和断线短路测试，串绕检验等数据线测试功能。另外，还拥有通过HUB的连接灯闪烁判断从地面接出的多条数据线的端口闪烁功能等LAN铺设现场中多用的功能。
[特征]
- 能够使用分路器直接连接PoE（Power Over Ethernet）机器间的LAN数据线进行测试
- 内置关闭分析仪电源也不影响机器间通信的FailSafe分路器
- 能够使用专用程序软件将测试日志转换为Ethereal / Wireshark格式文件（.pcap格式）
- 只需将LAN数据线连接到分路器，即可作为PoE的电力记录器使用
- TDR方式下能够测试LAN数据线长和断线短路的数据线测试功能
- 能够使用图表表示通信量和误码数据包数等时间系列的变化
- 搭载LAN铺设现场用的PING功能和HUB端口LED的闪烁功能
[主要规格]
| 测试接口 | 端口A,B： 10Base-T / 100Base-TX（IEEE802.3）、PoE（IEEE
802.3af）测试 端口C：数据线测试端口，模拟PD |
|---|---|
| 监听功能 | 内置FailSafe分路器，能够指定媒体（10/100Base-TX、Half/Full），最大帧2047字节，时间标记（最小1μ秒），最高记录容量100M字节，支持协议IPv4,ARP,ICMP,TCP,UDP,DHCP，过滤功能/搜索功能（能够指定MAC地址,IP地址,协议号码），外部信号触发，帧表示和翻译表示和DUMP表示，内存满后自动停止测试、提供转换Ethereal / Wireshark格式文件（.pcap格式）的软件 |
| PoE测试功能 | 记录间隔（1m秒～1秒、10阶段），测试记录次数（最多400万数据），电力，电压，电流，供电类型( Alternative A/B、供电方向、极性)，合理判断，计数器表示/Dump表示，图表表示，CSV文件保存 |
| 统计分析功能 | 同时分析数2种，记录间隔（1～240分），测试记录次数（最多2000数据）、 统计种类：总接收帧数，广播，组播，正常帧数，各误码异常帧数，大小分类帧数 最多统计数：各4,294,967,295 |
| 数据线测试功能 | 测试数据线长（3～120m），检测断线短路，串绕检验 能够对数据线特性补正 |
| 其他功能 | PING功能、轮询功能、模拟PD（C端口）功能 |
[发售时间]
2010年8月中旬
