2014年 5月28日
支持PoE+电力测定的G比特以太网通信用测试主板 OP-SB89G 发售
我公司开发了支持PoE和PoE+规格电力测定的协议分析仪LE-8200A/LE-8200用LAN测试主板 OP-SB89 ，并于2014年 5月28日开始发售。
[发售背景]
PoE（Power over Ethernet）规格多用在网络摄像机、无线接取器、IP电话机等设备，这些设备常安装在不容易供电的场所。本公司的旧机型 OP-SB89 支持PoE规格电力测定和100Base-TX的LAN通信数据测试，后来市场还是需求1000Base-TX的G比特以太网通信测试和PoE+规格电力测定的功能。
[ 产品概要 ]
OP-SB89G是安装在通信分析仪LE-8200A/LE-8200扩展主板插槽使用的测试主板，支持PoE和PoE+的电力测定和G比特以太网的LAN通信测试。能够记录LAN通信数据帧和高精度时间标记，还能以最高线速从本机发送测试用数据帧。此外，使用本公司提供的电脑软件可以将测试数据文件应用在电脑。LE-8200A/LE-8200主机加上OP-SB89G测试主板，即可作为单独动作的LAN分析仪，能够用于LAN设备的开发、安装以及通信障碍的解决。
[ 特征 ]
- 在测试主板的FPGA附加最小分辨率40n秒的时间标记，同时记录G比特线速的数据包

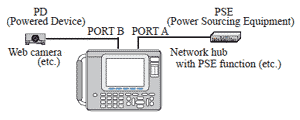

- 在PoE或PoE+规格设备之间的网络线上能够直接连接即可开始测定
- 内置关闭分析仪电源也不影响机器间通信的FailSafe分路器
- 以最高1Gbps线速发送测试用数据包，容易实行网络的负荷测试
- 将测试文件转换为Ethereal / Wireshark格式文件（.pcap格式）的专用应用软件
- 通信量和错误数据包发生次数等时间序列变化的图表表示
[ 规格比较 ]
| OP-SB89G | OP-SB89 | |
|---|---|---|
| 测试接口 | 10Base-T / 100Base-TX / 1000BASE-T |
10Base-T / 100Base-TX |
| 监听功能 | LAN 数据帧的测定、记录 | |
| 触发 | 查出特定数据帧、或外部输入电平的一致 | 外部输入电平的一致 |
| 时间标记 | 13位、最小分辨率：40ns | 13位、最小分辨率：1μs |
| 记录数据帧数 | 最多48,000～1,048,000个数据帧 (相当于100M字节) | 最多48,000～1,388,000个数据帧 (相当于100M字节) |
| 详细翻译 | 对象通信协议：IPv4、ARP、ICMP、TCP、UDP、DHCP 提供转换软件（可转换为 pcap 格式文件） |
|
| 过滤功能 | 监听事先指定的特定数据帧 | |
| 自动保存功能 | 向外?接?存?储?器（CF卡等）自动保存测试数据 | |
| 搜索功能 | 特定数据帧的搜索、头文表示、计数 | |
| 统计分析功能 | 由事先指定的间隔（1～240分）能够统计2个数据帧的计数值并表示统计图表、 能够实时表示全类型数据帧的计数值 |
|
| PoE测定功能 | PoE/ PoE+设备之间的消费电力、电压(0～60V)、电流(0～600mA)、供电类别、适当判定的表示和连续记录 | PoE设备之间的消费电力、电压(0～60V)、电流(0～380mA)、供电类别、适当判定的表示和连续记录 |
| PG功能 | 以指定线速发送最多16 种数据包。 可以各别指定帧间隔。 |
无 |
| PSE查出功能 | 无 | PSE设备连接端口C时点灯LED |
| 数据线测试功能 | 无 | 线长、断线短路、串绕检验 |
| 端口识别功能 | 可以操作数据线所连接的集线器LED的闪烁 | |
| 构成品 | 专用扩张主板、 线路状态表示卡E、 LAN数据线、程序CD |
专用扩张主板、 线路状态表示卡C、 LAN数据线、程序CD |
[ 发货时间 ]
2014年 6月初
[ 联系方式 ]
公司本部、技术开发部
TEL：81-75-693-0161 FAX：81-75-693-0163 E-Mail： Contact Us
以上
