2017年 7月13日
小型轻便的多功能通信分析仪「 LE-200PR 」发售
株式会社蓝音爱开发了向SD卡能够记录通信数据的通信记录器兼电脑连接型多功能通信协议分析仪「 LE-200PR 」。

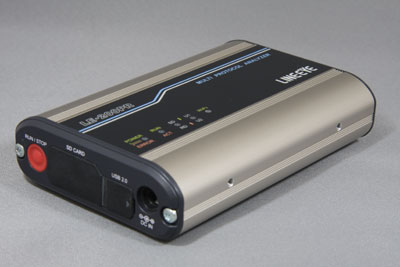

LE-200PR
 |

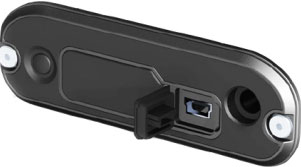

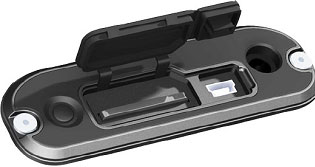

  SD卡插槽和USB接头配备防尘盖 |
[ 发售背景和产品概要 ]
在一般的开发环境可以用于电脑连接式的协议分析仪，在现场调查可以长时间设置在现场用于免电脑通信记录器，旧机型 LE-200PS 已实现了这些特性。后来客户追加需求更长的SD卡记录时间和更有弹性的PC连接方式。
为答应这些这些需求，株式会社蓝音爱开发了能用大容量的SDHC卡并支持Wi-Fi连接*的RS-232C/ RS-422/ RS-485用通信协议分析仪 LE-200PR。LE-200PR作为多协议机型，能够支持异步通信到HDLC等多种通信协议。与电脑连接时能够动作为以任意通信速度进行通信监听和通信仿真的协议分析仪，与电脑不连接也能够以事先写入在SD卡内的测试条件来连续记录通信数据。通信数据与高精度时间标志同时记录，可在电脑软件浏览、搜索、转换为文本文件或CSV文件。作为通信记录器本产品配备供电时自动开始测试、自动关机、利用内置RTC指定时刻测试等有助于高效率通信记录的多种功能。此外，由于搭载了新开发的瞬时停电对策电路，在SD卡记录中发生停电时防止文件的破损，在电力供给不稳定的环境下也可以安心利用。与配件的固定极板可以固定在35mm规格DIN导轨而安装在检查线，方便应用于生产设备的售后服务和问题解决。
*：只有向日本、美国和加拿大发货的产品才能用Wi-Fi功能。
[ 特征 ]
- 两种动作模式：PC连接型协议分析仪和能够安装在现场的记录器
- 与电脑连接活用测试软件的丰富测试功能
- 实现任意通信速度（任意4位数字）的通信测试
- 向电脑的HDD/SSD或主机内置的SD卡长时间连续记录
- 在任何环境下确保SD卡记录的瞬时停电对策电路
- 利用内置RTC实时时钟的指定时刻无人测试
- 强大的触发功能能够操作外部信号输出端口和用户定义LED的动作
- 操作简单的仿真功能能够发送事先登录的通信数据序列
- 手掌尺寸的小型外壳能够安装在35mmDIN导轨
[ 主要规格 ]
| 测试接口 | 标准：RS-232C /RS-422 /RS-485 扩张：TTL（需要配件OP-5M） | |
|---|---|---|
| 支持协议 | 异步， 异步PPP， 字符同步 SYNC/BSC， 比特同步 HDLC/SDLC/X.25 | |
| 通信速度 | 50bps～1Mbps (任意) | |
| 同步时钟 | ST1（DTE发送数据时钟）*1, ST2（DCE发送数据时钟）*1, RT（DCE接收数据时钟）, AR（从发送接收数据的边缘抽出的同步时钟） |
|
| 数据编码 | ASCII， EBCDIC， JIS7， JIS8， Baudot， Transcode， IPARS， EBCD， EBCDIK， HEX | |
| ビット送出順序と極性 | LSBファースト， MSBファースト およびノーマル極性， 反転極性を指定可 | |
| 误码校验 | 奇偶（ODD，EVEN，MARK，SPACE），帧中继，中断，终止，短帧， BCC（LRC，CRC-6，CRC-12，CRC-16，CRC-ITU-T，FCS-16，FCS-32） 能够制定BCC的透过模式处理 |
|
| 记录容量 | 连接PC时：向电脑的硬盘最大8G字节、单独动作时：主机SD卡容量 （可以指定128K /1M /2M /4M /8M字节的文件单位，记录器模式时可选16M字节） |
|
| 测试模式 | 远程模式（连接PC），记录器模式（单独动作） | |
| 测试开始和停止 | 从电脑软件操作、RUN/STOP开关、供给电源开始测试、指定时刻测试 | |
| 闲置时间记录表示 | 能够指定时间间隔100m秒、10m秒、1m秒、以及OFF（不记录） 最高999.9秒 | |
| 时间标记记录表示 | 能够指定日期时刻的时间标记“日时分”、“时分秒”、“分秒10m秒”、以及OFF（不记录） | |
| 线路状态记录表示 | 能够同时记录RS(RTS)，CS(CTS)，ER(DTR)，DR(DSR)，CD(DCD)，CI(RI)，EXIN(外部触发输入)的7种线路状态以及收发数据、能够以波浪线表示 限于RS-232C | |
| 地址过滤 | 能够过滤记录指定地址的数据帧（限于HDLC/SDLC/X.25的测试时） | |
| 通信协议翻译表示 （在电脑） |
SDLC(支持modulo 8/128)的解析；ITU-T X.25(支持modulo 8/128)解析；LAPD的解析；PPP的解析 | |
| 触发功能 | 条件 | 通信错误(可指定错误的种类)；最大8个字符的通信数据序列(可指定通配符、位屏蔽)；接口信号线的逻辑状态；定时器/计数器的值一致；闲置时间超过指定的时间；外部触发信号 |
| 动作 | 测试停止（能够调整时机）；定时器/计数器的控制；触发条件的有效化/无效化；发送指定的字符序列；用户指定LED的灯亮/关/更改；外部信号输出 | |
| 搜索功能（在电脑） | 通信错误(可指定错误的种类)；最大8个字符的通信数据序列(可指定通配符、位屏蔽)；闲置时间超过指定的时间；符合指定时刻的时间标记(可指定通配符)；触发一致数据 | |
| 仿真功能 | 事先登录的16种发送数据列（合计16K字节）通过一次按键发送。可以变更DTE/DCE pin规格，可以事先设置line/data的时间值，可以插入奇偶误码 | |
| 格式转换 | 将数据能够转换保存为文本格式以及CSV格式 | |
| LED显示 | 共5个双色发光LED：电源/错误、测试中/记录中、SD/RD、用户定义U1/U2、Wi-Fi连接 | |
| 开关 | 1个：RUN/STOP | |
| 外部触发端口 | 输入1、输出2 端口针间隔2.54mm | |
| 支持SD卡容量 | 2～16G字节*2 | |
| USB2.0端口 | Mini-B连接器 支持High Speed | |
| Wi-Fi连接 | IEEE 802.11b/g/n*3 | |
| 电源*4 | 远程模式：USB供电动作 记录器模式：外部DC电源（DC7～34V）、AC适配器 6A-181WP09 消费电力：1.8W（Wi-Fi OFF时 0.8W、开机后约10秒钟 最大2.2W） 关机：0.15W/DC24V |
|
| 停电时保持动作时间 | 1秒 | |
| 周围温度/周围湿度 | 动作时：-10～+55℃ 保存时：-20～+60℃ 湿度：5～85%RH（不结露） | |
| 主机 尺寸重量 | 86(W)x130(D)x30(H)mm 约230g | |
| 附带PC软件工作环境 | OS：Windows® 7/8/8.1/10 电脑：PC/AT互换机 | |
| 附带品 | PC软件CD，USB数据线（Mini-B, 1.8m），DSUB25pin用监听数据线，外部信号输入输出数据线，8G字节SDHC卡*2 | |
*1：只能用于RS-232C的测试。
*2：本公司只能保证本公司销售的储存卡动作正常。
*3：只有向日本、美国和加拿大发货的产品才能用Wi-Fi功能。
*4：本产品不附带AC适配器。使用远程模式（PC连接）时，由USB供电动作。
使用记录器模式（单独动作）时，需要配件的AC适配器（6A-181WP09）或外部DC电源和配件的电源插头线（SIH-2PG）。
[ 联系方式 ]
公司本部、技术开发部 TEL: 81-075-693-0161 FAX: 81-75-693-0163 E-Mail: Contact Us
以上
