概要

LE-PC800G为能够使用电脑远程控制接口协议分析仪、并能够在电脑上使用捕获数据的Windows®软件。支持协议分析仪LE-8200。

【　特征　】
■ 可同时控制数台分析仪使用
■ 操作简单的按键模拟
■ 远程控制分析仪，并能够连续记录16G字节通信日志的监听功能
■ 大画面以及多彩的屏幕表示
■ 文本格式/CSV格式的一次性转换
■ 支持自动切换日语/英语

使用电脑控制数台分析仪

通过COM端口串行连接或者USB连接、或使用配件SI-60-E、SI-60F-E进行LAN连接，远程控制分析仪进行测试分析。 此外支持显示/转换保存在存储卡或USB闪存盘（限于LE-8200A）的测试数据。

※1 SI-60为用于PC连接软件的LAN/串行转换器。在PC连接软件的远程设定画面下指定SI-60的IP地址，就可以识别分析仪。 ※2 配件的DSUB25pin用AUX数据线（LE2-8C）。SI-60的DTE/DCE开关需要设置为DTE。

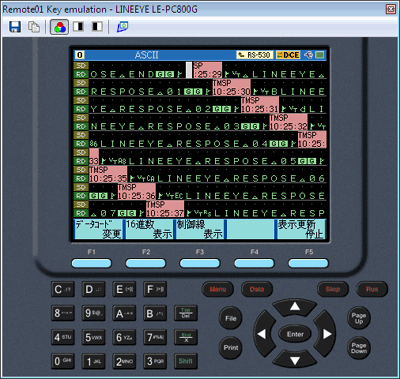

按键模拟功能

在电脑上重现分析仪上的表示和操作。能够使用电脑直接远程操作分析仪。

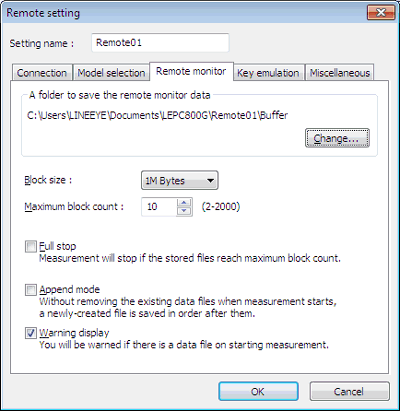

远程监听功能

从远程控制的分析仪取得测试日志数据，保存到本地硬盘并在显示器显示。 想让记录到达指定容量停止的时候请使用固定缓冲模式。想留下指定容量的最新记录数据时请使用循环缓冲模式。

大画面下多彩的显示

可以切换原始数据表示、协议翻译表示、逻辑分析波形表示。

原始数据表示

HDLC翻译表示模式

逻辑分析表示模式

记录数据的TEXT/CSV格式转换

能够将远程监听功能下记录的数据以及分析仪保存到存储卡的多个数据文件一次性的转换为TEXT或CSV格式。

能够直接转换分析仪存储卡内的数据

TEXT转换设定画面

支持日语/英语自动切换

自动切换在日语Windows®上用日语表示，英文版的Windows®上用英语表示。国外的开发据点也能够安心使用。

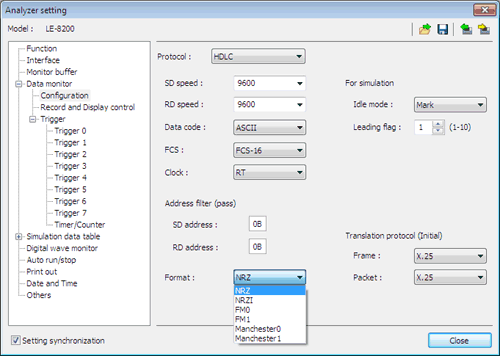

英语

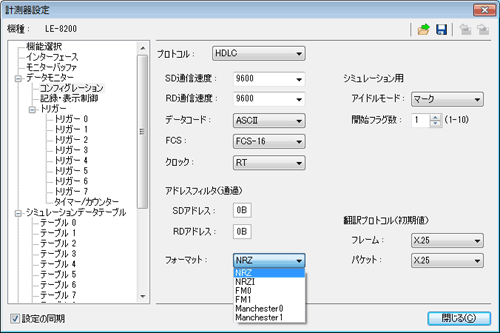

日语

规格

LE-PC800G规格

适合机种	LE-8200A/LE-8200※1
分析仪连接方式	USB连接、串行连接、LAN连接※2
分析仪连接台数	可以同时连接并控制复数分析仪（连接数依存于PC性能）
按键模拟功能	使用PC用使用分析仪的感觉远程操作分析仪 能够使用位图保存分析仪画面
远程监听功能	测试开始和结束，测试结果能够使用指定容量连续记录到PC的硬盘※3 记录容量：最多16G字节　能够指定1/2/4/8M字节的数据文件单位，最多记录2000个文件
测试条件	分析仪的测试条件以及测试数据能够保存到HDD，并能进行编辑、输入输出等操作
测试数据	远程控制监听的通信日志文件以及经由CF卡读取的LE-8200A/LE-8200数据格式的通信日志文件
数据表示	和通讯数据一起表示闲置时间、时间标记、控制线状况、文字编码（10种）和切换文字尺寸（小/中/大）。SDLC、X.25、LAPD等协议的翻译表示
波形表示	波形表示的扩大和缩小、光标间的时间测定、切换信号排列
搜索功能	能够表示并统计搜索条件一致数据的头文 搜索条件：指定字符串（最大8字符、可以指定通配符、位屏蔽），指定以上的闲置时间、指定时间标记（可以设定通配符），误码（可以个别指定奇偶性、帧中继、BCC、Break/中断、短帧），触发一致数据。
TEXT/CSV转换功能	指定数的记录文件一次性转换为TEXT格式或CSV格式
工作环境	安装了Windows® 2000/XP/Vista/7/8的PC （对Windows® 2000不提供技术支持） CPU：Pentium® 1GHz以上　RAM：推荐512M字节以上　　HDD：10M字节+通信日志记录区域用的空间　连接端口：串口/USB2.0/LAN
构成品	CD（软件）、使用说明书、用户登录卡

USB连接	最快 2Mbps
串行端口连接 （115.2Kbps 连接时）	最快 24Kbps	实际通信速度的上限。例如，通信速度为1Mbps的测试对象，每秒2K字节的数据间断发送的时候，实际速度为20Kbps，所以不会发生丢包。
经由SI-60 （230.4Kbps 连接时）	最快 40Kbps
