CAN/LIN用PC连接软件 LE-PC87

概要

LE-PC87能够远程控制安装了CAN / LIN通信配件的分析仪，并将测试数据读取至PC的Windows®版软件。

【　特征　】
■ 支持与PC的USB连接
■ 操作简单的按键模拟
■ 支持大容量测试记录的远程监听功能
■ 特定数据帧内数据的数据收集固定显示
■ 搭载充实的数据分析功能

支持与PC的USB连接

LE-8200A/LE-8200能够经由USB与PC高速连接。另外，支持串口（RS-232C）连接以及使用LAN-串口转换器（SI-60/SI-60F）的LAN连接。此外支持显示/转换保存在存储卡或USB闪存盘（限于LE-8200A）的测试数据。

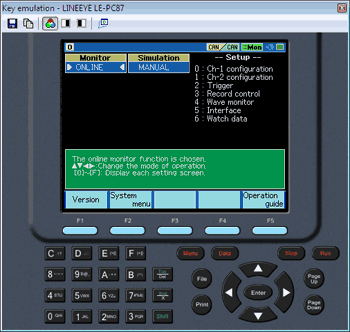

按键仿真功能

能够在PC上再现分析仪的表示和操作。能够使用电脑以操作分析仪的感觉远程控制。

远程监听功能

能够实时取得分析仪测试的CAN / LIN通信数据，并以指定大小连续记录到PC的硬盘（最多可记录16G字节：指定记录文件大小8M字节×2000个文件）。

［连续记录时间参考^*］

通信速度	分析仪主机 LE-8200A/LE-8200 内存100M字节	利用LE-PC87 指定记录容量16G字节时
125Kbps	约45分	约120小时
1Mbps	约10分	约27小时

过滤特定数据帧的收集固定表示

在电脑荧幕上实时表示指定ID的特定通信帧，不必停止测试就能够确认特定数据的变化。

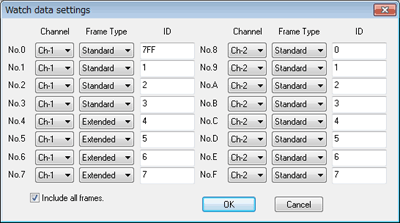

收集固定表示设定

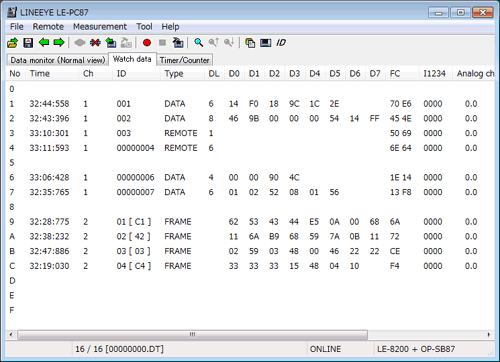

收集固定表示

数据分析功能

除了通信数据的搜索之外，搜索功能能够指定触发一致点和时间标记。能够进行多个文本/CSV文件的转换，高效使用测试数据。

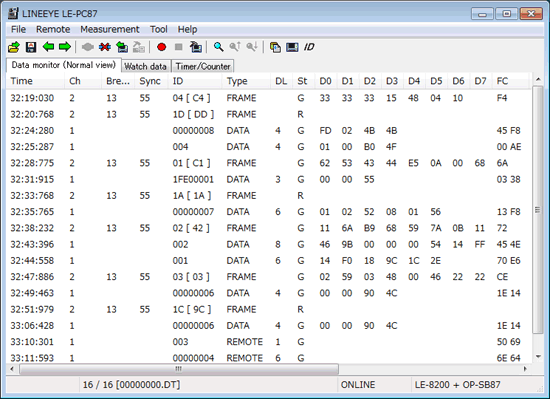

数据监听画面

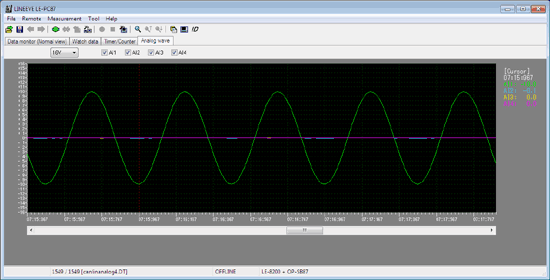

模拟波形测定画面

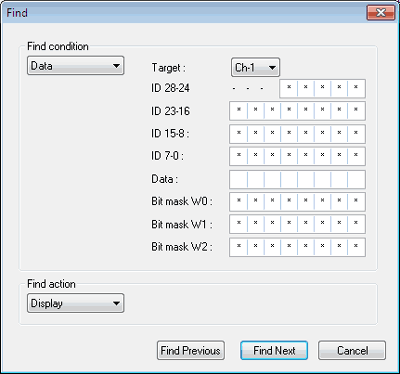

搜索设定画面

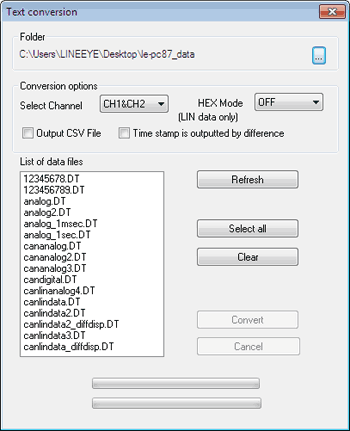

文本转换设定画面

规格

对象分析仪	安装了扩张配件OP-SB87的LE-8200A/LE-8200*1
连接端口	USB、串口（RS-232C）、LAN （需要LAN-串口转换器SI-60F等配件）
连接台数	能够连接1台分析仪远程控制
按键仿真功能	测试条件设置
测试条件设置	能够编辑、设置分析仪的测试条件（通信条件、触发、仿真数据）

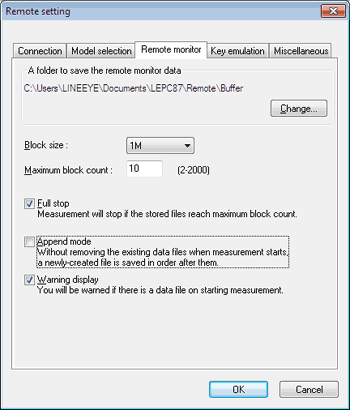

远程控制功能*4	分析仪的测试开始与停止操作，以及PC测试数据的记录和表示 记录容量：以1/2/4/8M字节为单位记录，最多能够指定2,000个文件
通常数据显示*3	时间标记（能够差分表示）、CAN/LIN数据帧表示（SynchBreak*2、SynchField*2、ID、TYPE、DLC、DATA0-7、CRC/Checksum、STATUS）、外部信号电平、触发点
收集固定表示	指定ID（最多16种）的通信数据帧在画面指定行实时覆盖显示
搜索功能	显示与搜索条件一致的数据、统计
	搜索条件	触发的一致点、误码（BREAK、SYNC、PARITY、CHECKSUM、FRAMING）、数据：指定ID（可指定通配符）、 特殊字符串（可指定最多8字符、通配符、位屏蔽）、CAN远程数据：指定ID（可指定通配符）、指定时间标记（指定时间范围）、外部信号
文本转换功能	能够指定多个记录文件转换为文本格式或CSV格式
存储卡	能够读取分析仪下保存至存储卡的数据
工作环境	PC	PC/AT互换机（DOS/V机）、HDD：3M字节+测试领域以上的闲置空间
	OS	Windows® XP/Vista/7/8
构成品	CD（软件）1张、使用说明书1册、用户注册卡1张

USB连接	1秒约15000帧
串口连接 （115.2Kbps 连接时）	1秒约140帧
经由SI-60 （230.4Kbps 连接时）	1秒约280帧

以上帧数为1秒钟能够确实捕获的上限。如果测试对象的通信速度为1Mbps，断续发送上述以下的数据帧时，不会漏抓数据。
